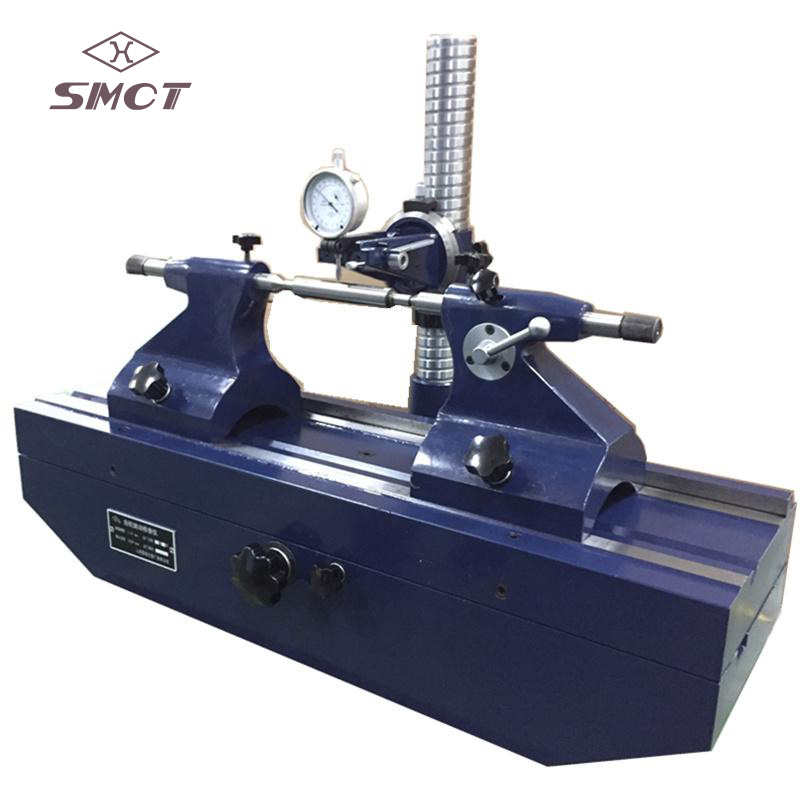

齿轮跳动检查仪

仪器工作原理：
    齿圈径向跳动△Fr，在齿轮一转范围内，测头在齿槽内或齿轮上，与齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

为此，齿圈径向跳动的检查是借具有原始齿条齿形的测量头进行。图所示，为用于这种检查仪的原理示意图。

检查时，将装在芯轴上的被检查齿轮，固定在仪器两顶针间，把具有原始齿条齿形的测量头，

依次插入齿轮的齿间内，并用指示表示出测量头位置对齿轮转动轴线的跳动量。

   用于检查6级或6级以下的精度圆柱，圆锥外啮合齿轮及涡轮涡杆的径向跳动或端面跳动。

仪器示值变化在10次测量过程中，不大于下列规定:
▲不用杠杆  1μm 测光滑表面
▲用  杠  杆   2μm 测光滑表面

▲不用杠杆  3μm 测齿轮

主要技术参数：
