影像测量仪怎么选？一文为您释疑！计量检测方案

日期：2025-05-12

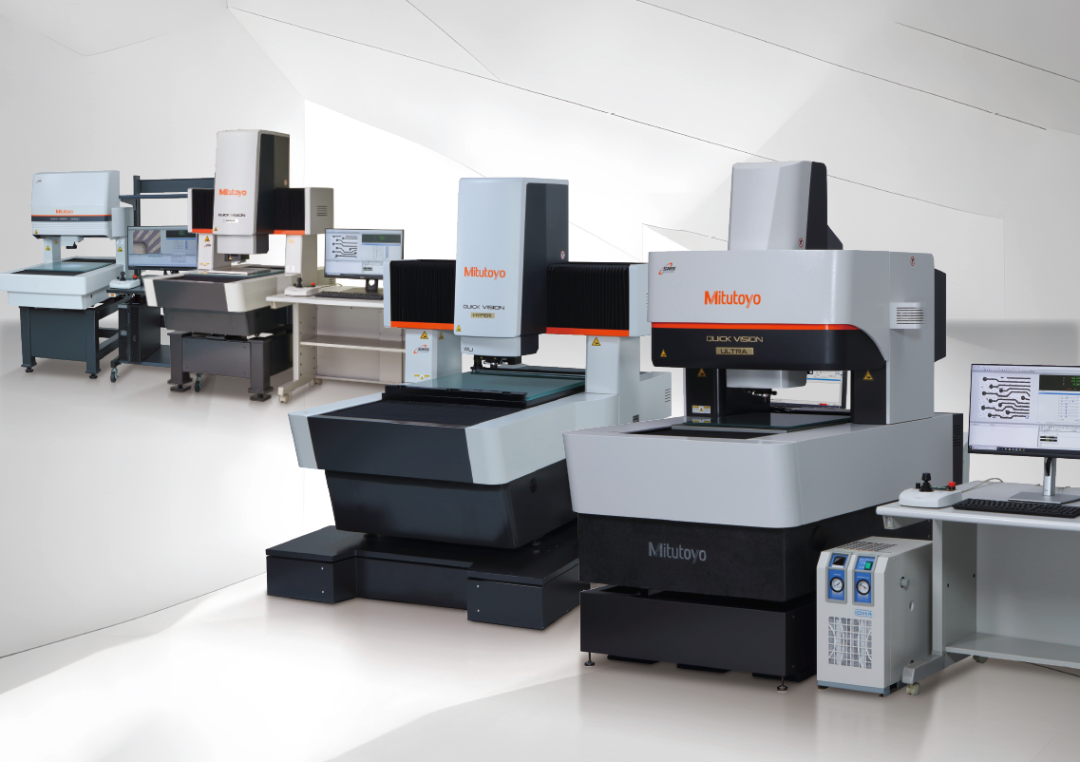

当前市场上的影像测量仪，根据结构、使用方法和用途，可大致分为手动型、CNC型、高精度型、复合型等类型。用户可根据工件测量需求，选择合适类型的影像测量仪。

01.手动型

替代测量显微镜的经济型选择

当测量显微镜无法满足边缘检测或高度测量时，通过手动型影像测量仪QS-L型号的自动对焦功能，轻松实现高度测量，将以往需要光学测量仪和指示表分别进行的测量，可组合到这1台设备上进行，节省测量时间。

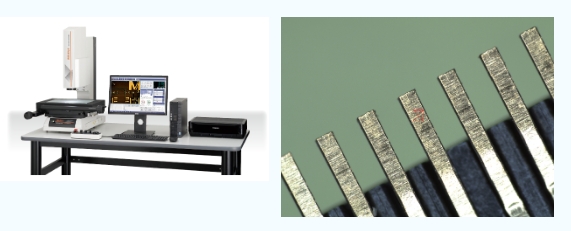

手动影像测量仪

QS-L/AFC

手动型QS-L/AFC标配影像自动对焦功能，让高度测量更轻松，可更换物镜和7倍光学变焦镜头，让细微测量更准确；高亮度4象限LED环形照明让边缘检测更清晰。

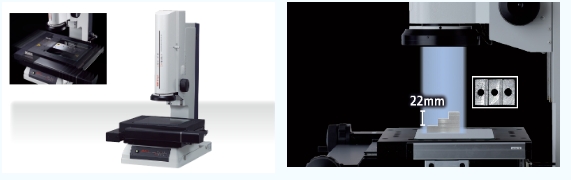

遇到阶梯状工件或圆筒形工件的测量时，配备远心光学系统的Quick Image机型，其高达22mm的超大景深，可将阶差高度造成的误差降到最小。

高景深2D影像测量仪

Quick Image

Quick Image影像测量仪的画面内精度为±1.5μm，高分辨力模式下的重复精度为±0.7μm并能在大范围内聚焦，实现高精度测量。坚固的刚性结构最大承载20kg的工件，铝压铸件、垫圈等大型工件可放置在工作台上测量。

02.CNC型

兼具测量效率和测量精度的选择

如需要进一步提升测量效率和测量精度，CNC自动测量机型是理想的选择。

使用入门级CNC影像测量仪QV Active可自动测量，操作人员无需紧盯测量仪器，测量同时可进行其他作业，大大提高测量效率。

入门级CNC影像测量仪

QV Active

QV Active采用彩色相机和可更换物镜，高达7.5x倍变倍比的ZOOM镜头。从重视效率的低倍率下的大视场测量，到高倍率下的细微测量，可对应多种测量需求。

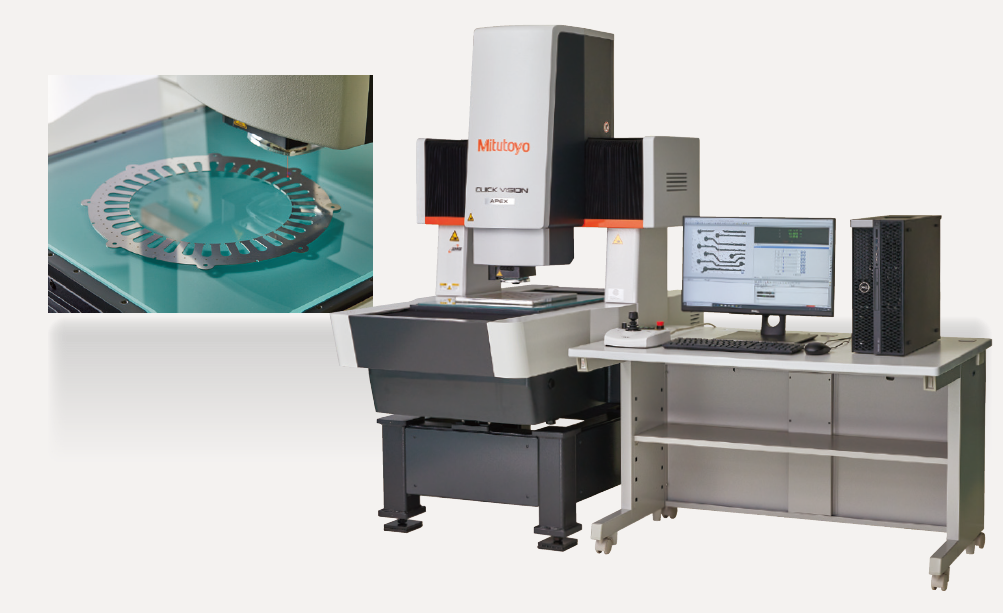

标准型CNC影像测量仪

QV APEX Pro

QV APEX Pro配备可瞬间对焦工件的追踪自动对焦装置，大幅提高测量效率。可配备STREAM功能，通过XY本体驱动与频闪照明同步，在不停止工作台的状态下进行无停顿影像测量，大大缩短测量时间。

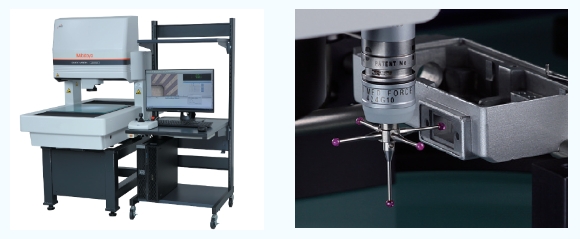

QV Active和QV APEX Pro还通过加配接触式测头，测量立体工件无需切换工序也可连续测量，1台设备即可满足如模具、树脂成形件等立体工件的侧面以及高度尺寸测量等多样化测量。

03.高精度型

适用于超高精度的高通量测量

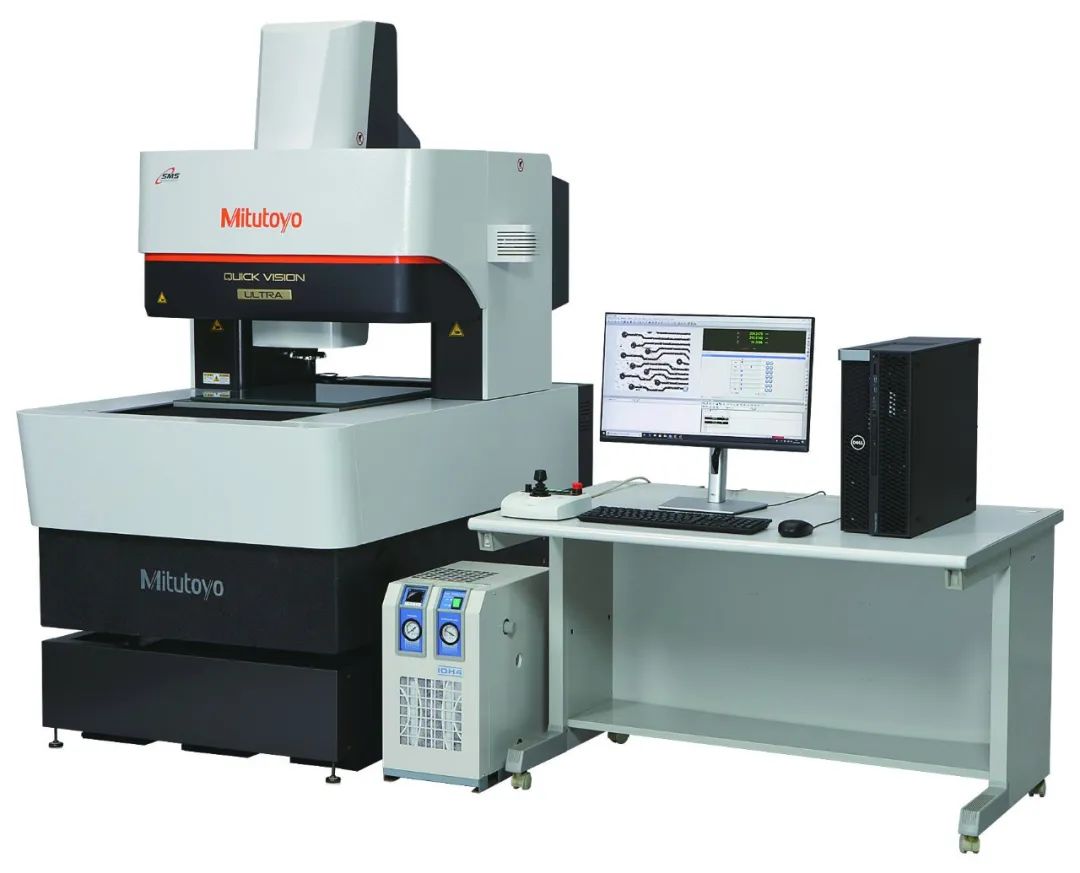

QV ULTRA

超高精度影像测量仪

Y轴采用高刚性固定桥式移动工作台设计，实现测量精度。
测量精度达E_UX/E_UY,MPE=0.35+1.3L/1000μm，可满足超高精度的测量。

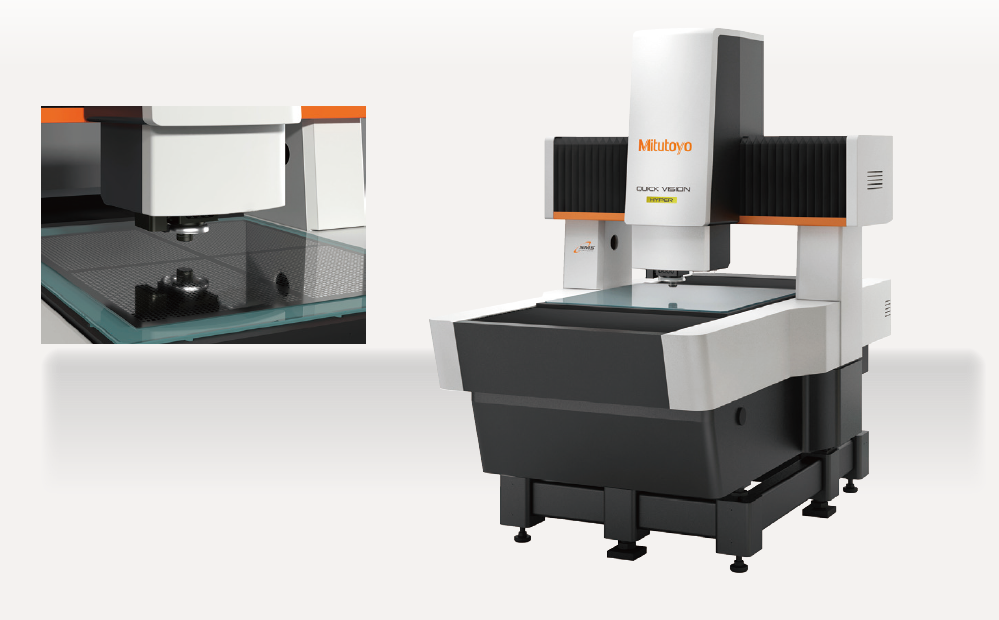

QV HYPER Pro

高精度影像测量仪

一款配备可瞬间对焦工件的追踪自动对焦装置的高精度影像测量仪，可大幅提高测量效率。同时，还标配有使用测量仪本体温度传感器和工件温度传感器的自动温度补偿功能。

04.复合型

实现细微阶差和3D形状的同时测量

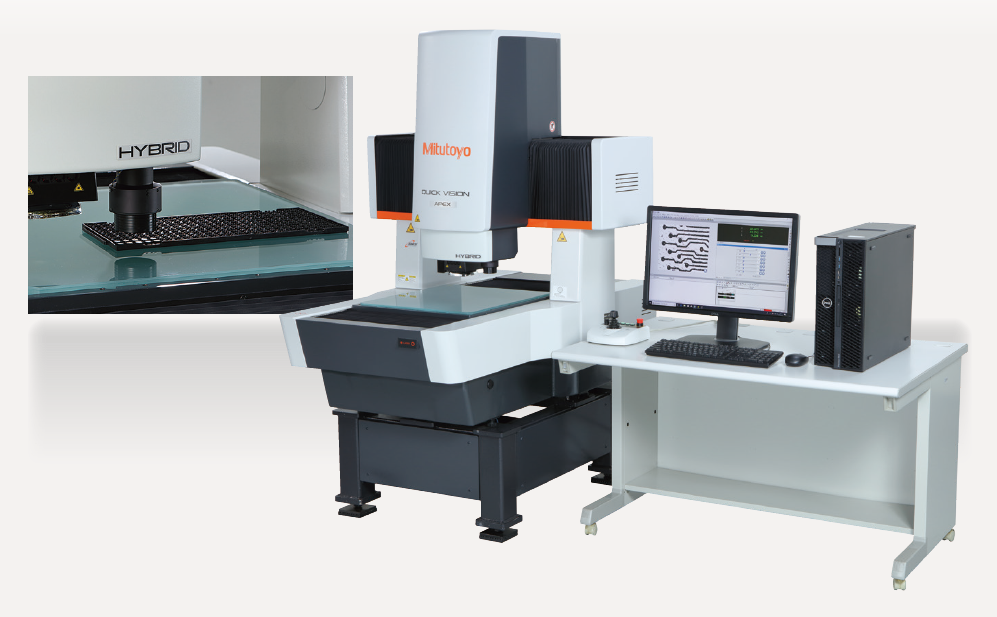

QVH4 Pro

搭载非接触式位移传感器的CNC影像测量仪

配备波长共焦的非接触式位移传感器，可利用扫描功能测量细微阶差和3D形状的复合型测量仪。其位移传感器采用LED光源，利用自动调光功能，即便是反射率不同的材质也可进行连续测量。

QVH1 Pro

搭载非接触式位移传感器的CNC影像测量仪

配备非接触式位移传感器，可利用扫描功能测量细微阶差和3D形状的复合型测量仪。位移传感器的检测方法采用双针孔测量原理，激光光斑直径只有约2 μm， 可测量细微形状。

如您希望了解更多关于三丰影像测量仪的详细信息请咨询大虹销售人员
