轴承是当代机械设备中一种重要零部件，中国轴承精度、可靠性逐步提升。
在高精度测量要求下，本文精心挑选了三丰适用于轴承类产品的测量设备，为轴承行业提供高品质、多维度的测量解决方案，助力轴承行业的品质制造。
01

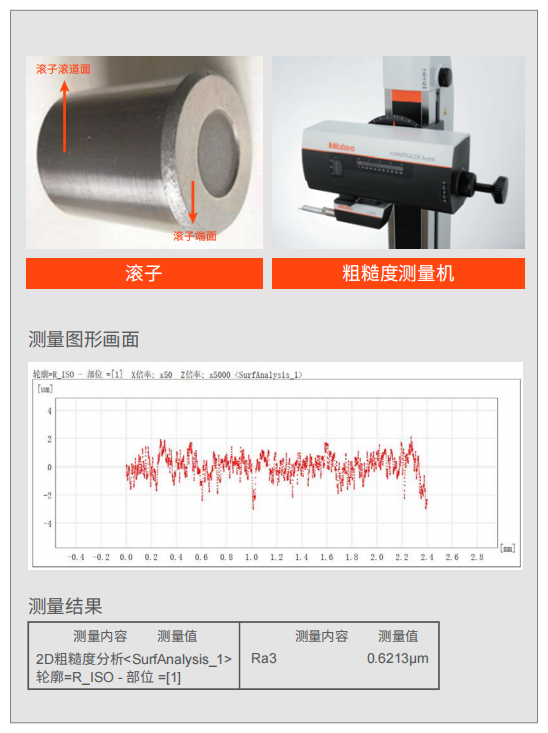

滚子
滚子属滚动体，与钢球同是轴承的最重要组成部分，也是轴承行业使用最多的滚动体。滚子是轴承运转时承受负荷的元件，是滚子轴承中最薄弱的零件之一。
测量项目
● 滚子的制造质量对轴承工作性能(如旋转精度、振动、噪声和灵活性等)有很大的影响，是影响轴承使用寿命的主要因素。
●主要测量项目：滚子表面粗糙度
测量方案
我们推荐使用形状轮廓和粗糙测量一体机，可增加轮廓形状检查器，实现检出器带电状态下的热插拔，还可以满足行业内多种多样的粗糙度测量标准，为客户提供准确可靠的测量数据。
测量步骤
1 | 选择合适的测针后进行校正。 |
2 | 使用专用夹具固定工件并调整水平。 |
3 | 设置测量参数，在合适的测量部位落下测针，然后开始测量。 |
4 | 在FORMTRACEPAK(表面形状分析软件)中计算和输出测量结果。 |
02

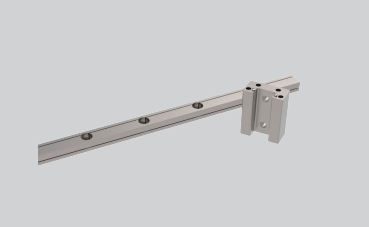

直线导轨滑块
直线导轨主要由滑块和导轨组成，多用于精度要求比较高的机械结构上，比如喷涂设备、数控机床、加工中心、自动化机械等领域。
测量项目
● 滑块最大的特点之一是其能够进行较快速地运动，从而呈现出直线型的移动。所以滑块对于直线导轨来说，是不可缺失的部件之一，对将其精度进行评价分析十分必要。
●主要测量项目：指定高度位置的形状尺寸、线轮廓度的评价等
测量方案
滑块主要应用于滑动摩擦导轨，直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。由于需要同时对基本尺寸和面轮廓情况进行评价，我们建议使用配备细微形状扫描测头的影像测量机，能够同时满足多种测量需求。
测量步骤
1 | 固定工件，之后用影像镜头对镜片进行简单定位。 |
2 | 用接触式MPP-NANO测头精准定位后，之后对镜片外径位置进行接触式扫描。 |
3 | 快速计算后输出测量结果。 |
03
轴承套圈
轴承套圈是具有一个或几个滚道的向心滚动轴承的环形零件，它分为内圈和外圈两个部分。内圈用于保证轴承和轴颈装配，外圈用于支撑轴或轴上的零件。
测量项目
● 轴承套圈的质量对轴承整体的精度、使用寿命和性能有着重要的影响。因此，需要对其直径相关尺寸进行测量评价。
● 主要测量项目：内外径、内外圈沟道直径、内外圈沟曲率半径等
测量方案
轴承套圈是是组成轴承的重要零件，它呈环状，分内圈外圈两部分，一般主要测量和直径有关的尺寸。
我们推荐使用形状轮廓测量机，配备双向探针，配合使用上/下方向连续测量功能，即可实现上下面的连续测量，方便快捷，保证测量数据准确性的同时，还可极大提高测量效率。
测量步骤
1 | 使用合适的上下测针，对其进行校正。 |
2 | 使用专用夹具固定工件并调整水平。 |
3 | 在合适的测量部位落下测针，然后开始测量。 |
4 | 在FORMTRACEPAK(表面形状分析软件)中计算和输出测量结果。 |
