槽铣刀加工方案：一刀多用，实现深槽、侧壁、切断加工并规避干涉
槽铣刀常被视为“专门用于切断与切槽的传统刀具”。
然而实际上，它们是功能多样且生产效率很高的刀具，能够覆盖立铣刀难以到达的加工区域，包括深切槽、侧壁精密加工、薄槽、键槽、平行两面加工以及干涉避让。
其圆周上分布着众多切削刃，更容易将悬伸控制在zui小，并可选用相对于槽宽更加有利的刀具直径。借助这些特性，以往因颤振、侧壁让刀或切屑堵塞而被放弃的加工，可以转变为稳定的批量生产工序。
本文介绍槽铣刀的基础知识、其高效应用的场合以及选用方法，并深入探讨发挥其性能的切削条件设定，特别是常被忽视的切屑厚度概念。
本文将为您介绍以下内容：
什么是槽铣刀？与立铣刀的区别
槽铣刀为何在深切槽、侧壁加工和切断工序中独具优势
槽铣刀的种类及其适用场合
立铣刀与槽铣刀：正确选刀的关键标准
稳定加工的基本技巧
小径向切深/刀具直径比（ae/DC）下的切屑厚度理解
常见问题与改进要点
非标成形刀具作为可选方案
总结

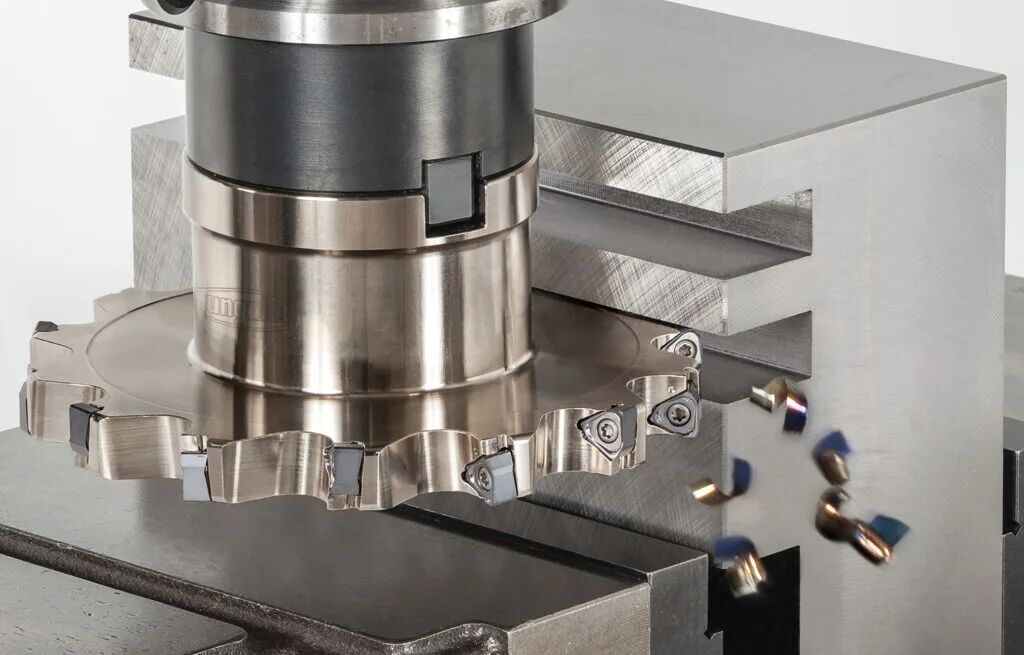

一、什么是槽铣刀？— 一种利用“圆周侧刃”进行切削的刀具
槽铣刀是一类利用刀具圆周侧面的切削刃来加工槽、台肩和端面的刀具。它们适用于深而窄的槽、有侧壁精度要求的加工、切断、键槽以及平行两面加工。
一种常见的误解是认为槽铣刀是“专用于切断和切槽的老式刀具”。但在实际加工中，它们对于需要干涉避让的方肩铣和面铣同样有效。随着五轴加工应用的日益普及，槽铣刀作为能够以较短刀具长度从侧面接近工件的刀具，其价值正被重新发现。
与类似刀具的区别

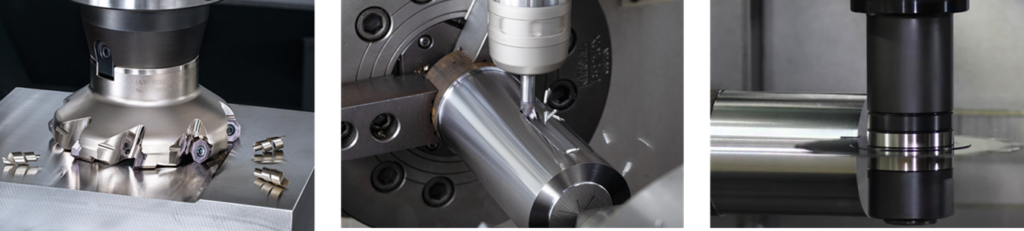

面铣刀、立铣刀和槽铣刀在接近工件的方式以及各自适合的加工表面方面有所区别。

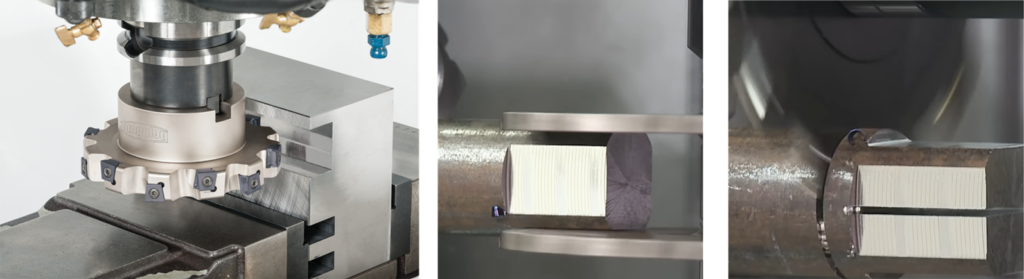

二、槽铣刀发挥效用的典型应用场合
深宽比大的窄槽
使用立铣刀时，刀具悬伸会变长，容易产生挠曲、颤振和尺寸误差。而槽铣刀通常更具优势，因为即使刀具厚度相对于其直径较薄，心轴支撑和刀盘刚性也能提供稳定的加工条件。
需要保证侧壁垂直度和平行度时
槽铣削对于侧壁形状的成形非常有效。在组合铣削中，使用两把刀具和间隔套，可一次走刀加工出两个平行表面。
切断与薄槽加工中减少材料浪费
薄刀片刀具的切削余量小，有助于减少材料损失。即使在深而窄的槽加工中，只要刀具几何形状与排屑能力合理匹配，也能实现高效率加工。
五轴加工中的干涉避让与可达性
对于大型面铣刀难以从正面加工、或长悬伸立铣刀无法提供足够避让空间的区域，槽铣刀能够从侧面以薄体进入。在五轴加工中心上，刀具轴线的自由度更高，使槽铣刀成为更具价值的工艺选项。
要点：在确保刚性的同时干涉避让的选项
槽铣刀并非“仅用于切槽的刀具”。它们是提高深切槽、侧壁加工、切断工序以及侧面进给加工可行性的理想选择。
对于深槽加工，使用大直径刀具从侧面进行高刚性加工，往往比使用长悬伸刀具更为有效。

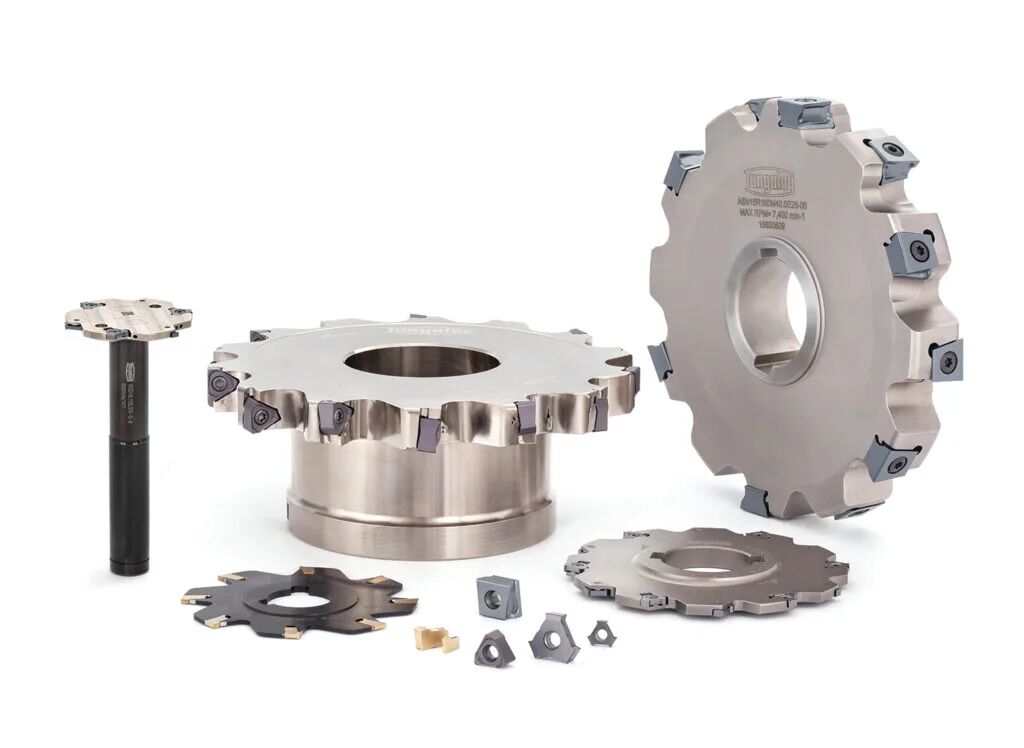

三、槽铣刀的基本分类—您该选择哪种类型？
选用铣刀时，需综合考量切削宽度、切宽适用范围、排屑性能以及刀片可转位性。针对大批量生产场景，可转位刀具无疑是具竞争力的优选方案。
即便同属槽铣刀系列，每种类型也各有专长，例如薄刀片加工、切槽、重载加工或可转位刀具应用。
四、从立铣刀转换的选用准则
适合使用立铣刀的场合
当需要发挥立铣刀的多用性优势时，如浅槽加工、复杂形状加工、通用机床上的单刀加工，以及优先考虑装夹效率的小批量生产，立铣刀是合适的选择。
槽铣刀更具优势的场合
对于深而窄的槽、有侧壁精度要求的加工、切断和窄槽加工、长切削长度加工、批量生产、平行两面加工、干涉避让以及五轴机床上的侧面进给加工，槽铣刀值得优先考虑。
如有疑问：出现以下迹象时，应考虑使用槽铣刀
槽深而窄
使用立铣刀时发生颤振，或槽宽不稳定
切屑堵塞、侧壁让刀或立铣刀折断
加工时间长
刀具无法从正面进入，或需要避免长悬伸
要点：槽铣刀通常是切槽加工中高效的选择之一。
由于这类刀具圆周上具备多条切削刃，能够减小不必要的悬伸，并且可选用与槽宽适配的优选直径；因此相较于立铣刀，其优势会愈发显著，槽宽越小，优势越突出。
五、发挥性能的基本技巧—悬伸、齿数与切屑
1、保持悬伸尽可能短
心轴长度、支撑刚性、间隔套精度及装配精度直接影响加工效果。悬伸过大会导致侧壁让刀、尺寸变化和颤振。
2、齿数并非越多越好
较多的齿数可提高生产效率，但会减小容屑空间。在加工粘性材料、长切屑工况以及深切槽时，增加齿数可能适得其反。这还会引发有效切屑厚度方面的问题，后文将对此进行讨论。
3、切勿轻视跳动的影响
安装面上的污垢、间隔套精度不良或夹紧力不足，会使载荷集中在特定切削刃上。这会导致表面粗糙度不良、崩刃和槽宽精度恶化，因此装配前的检查至关重要。
4、将排屑问题置于首位
深切槽加工中的典型问题是切屑二次切削或堵屑。冷却液的可达性、排屑方向与切削方向应作为一个整体进行设计。
5、刀具寿命因切入工件的方式而异
若刀具突然以满负荷状态切入，较厚的出口侧切屑和冲击会缩短刀具寿命。采用圆弧切入并在切入时减小进给是有效的对策。
六、槽铣刀易忽视的要点——切屑厚度
由于其结构，槽铣刀往往在较小的 ae/DC 下工作。如果切削条件仅根据表观进给率来确定，切削刃可能会“摩擦而非切削”。
结论：刀具仅轻微地啮合，进给却被进一步减小
这是槽铣刀常见的失效形式。当出现噪音、烧伤、过早磨损或表面质量不良时，首先检查切屑厚度。

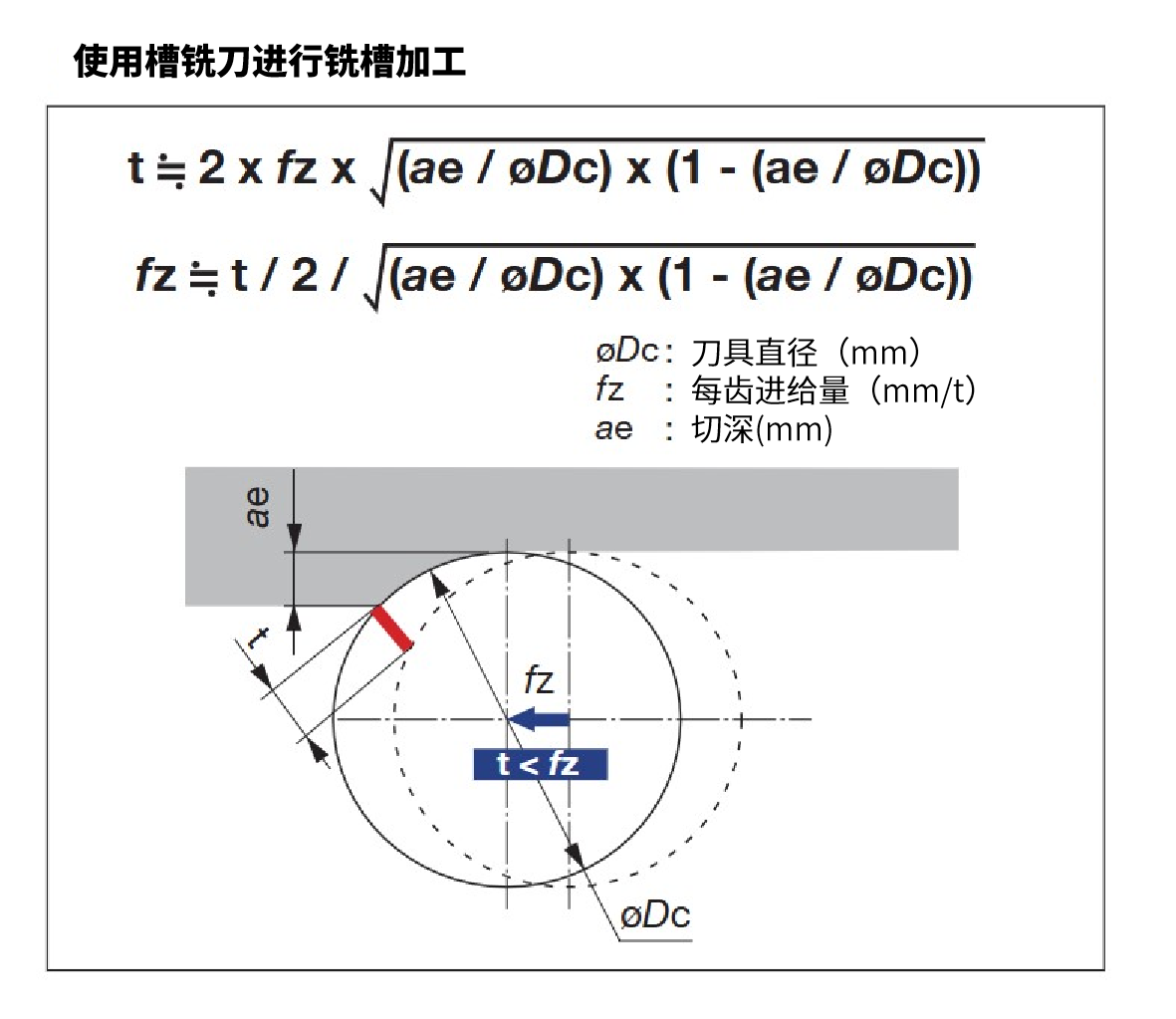

当 ae/DC 较小时，实际切屑厚度可能远小于表观进给量所显示的厚度。
恢复正确切削的步骤
检查针对该 ae/DC 比值是否获得了足够的切屑厚度
将每齿进给量 fz 提高到适当值
必要时减少齿数，以增加每齿承担的切削量
重新调整主轴转速与进给速度之间的平衡
从“摩擦”状态恢复至“正常切削”状态
要点：根据切削条件的设定方式，您可能正在自行限制刀具的性能发挥。
槽铣刀是高生产率刀具。在断定“刀具无法切削”之前，首先应怀疑进给率是否过低。

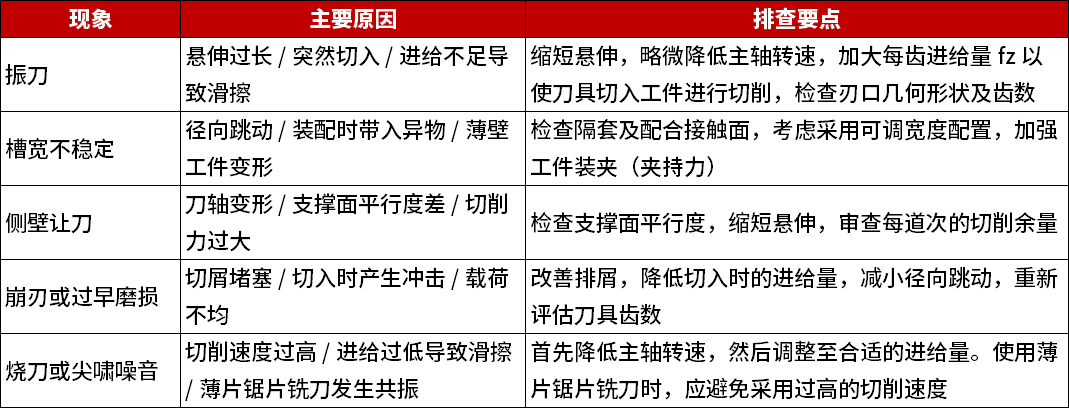

七、按症状排故指南

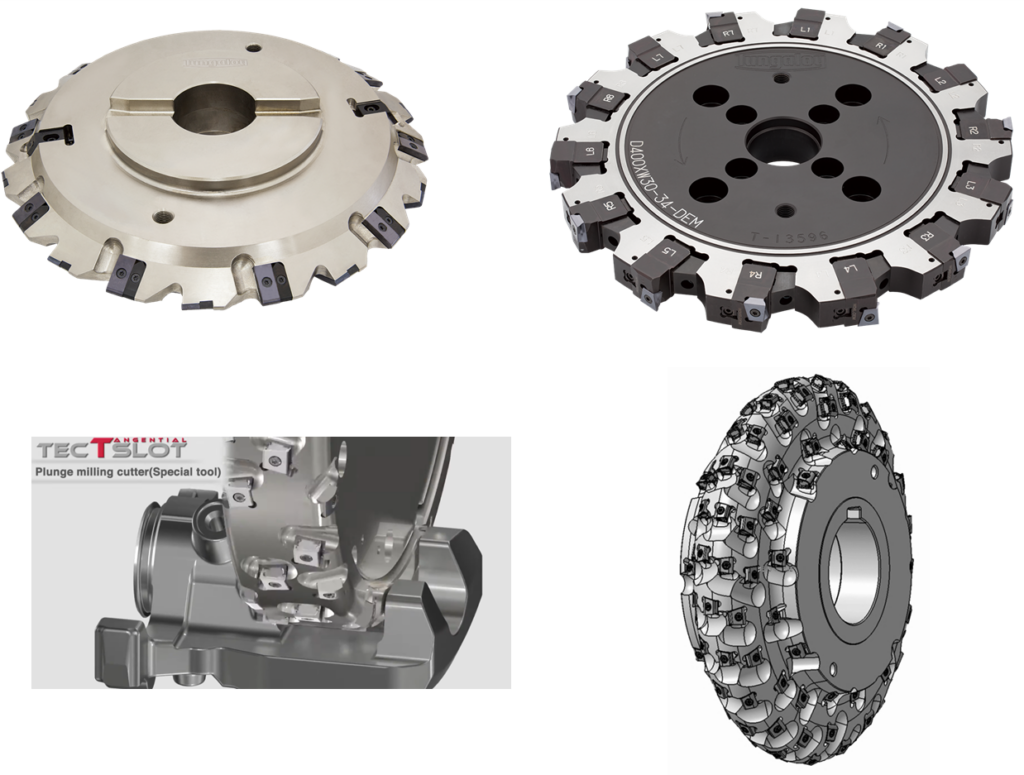

八、特定行业专用槽铣刀──非标成形铣刀的世界
标准目录产品与自动绘图系统仅能涵盖可用参数表达的特殊形状。然而，在实际制造中，存在着在一次走刀中完成复杂成形轮廓的明确需求。
这正是完全定制的非标成形铣刀发挥作用之处。泰珂洛 在汽车、工程机械、能源及工业机械等工业应用领域拥有丰富的经验。
对于用标准刀具难以加工的复杂轮廓，非标成形铣刀甚至可以实现工艺整合。
要点：针对各工业应用量身定制的定制化
自动绘图系统是为速度和标准化而设计的。非标成形铣刀旨在将标准刀具无法覆盖的复杂形状整合到单一刀具中。
1.齿轮铣刀 ─ 在工程机械、农业机械、工业机械及风电齿轮领域久经考验的性能
应用：齿轮、花键轴、锯齿及类似零件的齿形加工
优势：齿形直接做在切削刃上，可一次走刀完成齿槽成形。齿轮加工可在通用加工中心上更轻松地进行
核心卖点：根据模数、齿数、压力角和变位量身定制的完全定制化设计

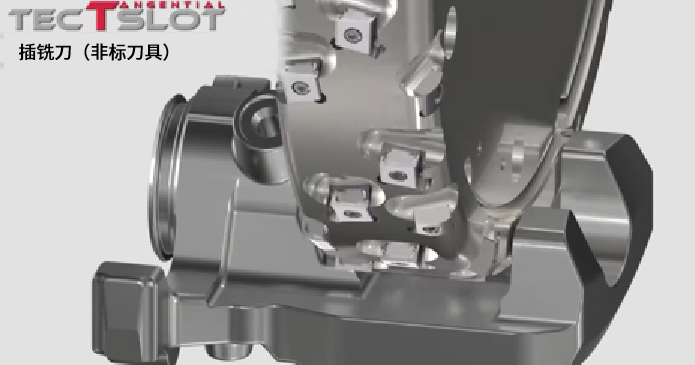

2.支架与制动卡钳加工用刀具
应用：汽车制动卡钳、悬架支架及底盘零件的台阶槽、圆弧槽及复杂轮廓加工
优势：优化的齿布置设计，可抑制低刚性工件的颤振
核心卖点：在大批量生产线中平衡刀具寿命与尺寸稳定性的规格设计

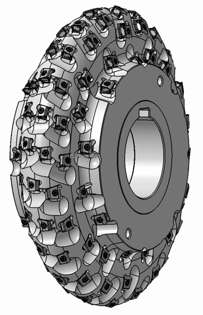

3.螺杆转子加工用刀具
应用：螺杆压缩机、螺杆泵及真空泵的阳转子和阴转子槽的粗加工至半精加工
优势：复杂的螺杆轮廓采用专用切削刃轮廓进行成形加工
核心卖点：针对每种转子直径、导程和齿形，进行近乎独一无二刀具的完全定制化设计。同时支持长齿高与复杂曲线
在各行业建立的广泛采用记录
泰珂洛的非标成形铣刀多年来已在汽车、工程机械、农业机械、工业机械及能源等关键行业的大批量生产现场中使用。通过齿轮、支架与卡钳、以及螺杆转子等应用，泰珂洛积累了针对各行业加工需求的设计专有技术和丰富的应用库。
结论:无法由自动绘图系统完全表达的形状，正是非标成形铣刀大显身手之处
由于泰珂洛已在众多行业中建立了经过验证的业绩记录，它能够针对每种加工挑战设计优化的刀具。
总结 ─ 发挥槽铣刀的价值
槽铣刀并非“仅用于切断和切槽的刀具”。它们在深槽、侧壁精度、干涉避免以及五轴机床上的侧面进给加工等现代加工挑战中展现出真正价值。
然而，由于槽铣刀因其刀具特性而往往在较小的 ae/DC 下工作，理解切屑厚度是设定切削条件的出发点。
槽铣刀在切槽、侧壁加工、切断及干涉避免方面具有优势
在切槽加工中，它们通常是具生产率的选项之一
悬伸、装配和跳动决定了加工结果
更多的齿并非总是更好。请检查容屑槽容量和排屑情况
不要立即认定“刀具无法切削”；首先应怀疑“进给率过低”
当 ae/DC 较小时，务必检查切屑厚度
对于标准刀具或自动绘图系统无法覆盖的形状，非标成形铣刀可实现工艺整合
槽铣刀的选择可根据加工挑战的难度逐步考虑：“标准系列/可换头刀具 → 通过自动绘图生成的非标刀具 → 完全定制的非标成形铣刀。”在理解基本知识后，请考虑与您自身加工应用难度匹配的选项层级。
