建议收藏!轮廓·粗糙度测量机的保养手册

计量检测方案 测量 形状测量

作业之前,我们先来了解一下设备的主要部件的名称。



维护作业的安全事项


开始对设备进行维护保养时,请一定要阅读下安全须知。

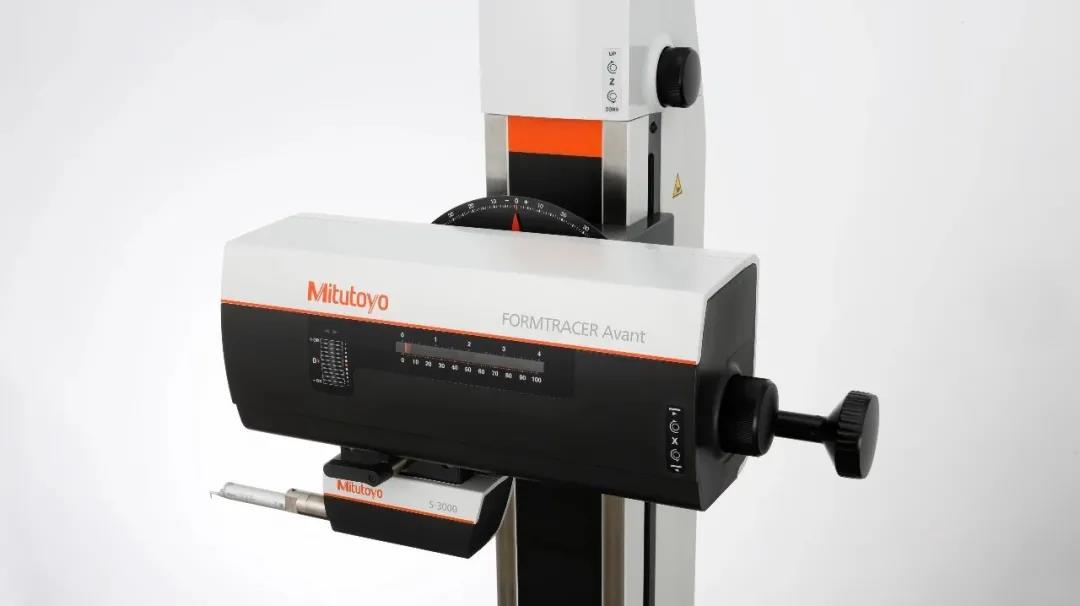

通常情况下,测量机的本体上也会贴有警示作用的安全标签。以三丰的AVANT系列为例,贴有安全标签处往往是发生危险概率比较高的地方,安全起见,请一定事先确认标签后再进行作业。

——本体上的安全标签——


产品安全标签位置示意图


关于手部挤压的警示标签

在X轴沿Z轴方向进给时,切勿将头部、手部或手指放入立柱侧面的长孔和主机滑动部之间。


与迁移本产品有关的警示标签

为避免受伤、设备损坏或设备精度降低,迁移本仪器时要小心。在搬运时请注意安全。


——控制器上的安全标签——


在保养作业时,不仅需要关闭正面面板的电源开关,也须关闭背面的主电源开关,否则将诱发机械暴走引起的事故和触电事故。



触电危险警示标签

接触此处可能会导致触电或烧伤,请勿拆下此盖板。




外部清洁和维护


测量设备的精度保障第一步是要保持机器本身的清洁度。
对仪器外部进行清洁时,请使用不起毛的软布轻轻擦拭仪器外部的污垢。遇到较难清理的情况时,请使用拧干的软布蘸上用水稀释后的中性清洁剂擦拭,再用干布擦干。


切勿使用含苯、稀释剂或化学材质的布,否则会造成仪器外表面的涂装褪色或剥落



保险丝的更换


保险丝在控制箱的背部,必要时,需要及时更换。

更换步骤:
  • 关闭控制箱的电源,保证在OFF的状态。

  • 控制箱的电源线从插座拔出断开。

  • 用螺丝刀将保险丝座盖取出并拆除保险丝。

  • 将新保险丝插到保险丝座,再盖好保险丝座盖。【额定值:250V,5A (5*20mm)】。请使用相同形状的、符合额定值的保险丝,否则可能会发生火灾或内部电路损坏。

  • 再次将电源线连接到插座上,完成更换。

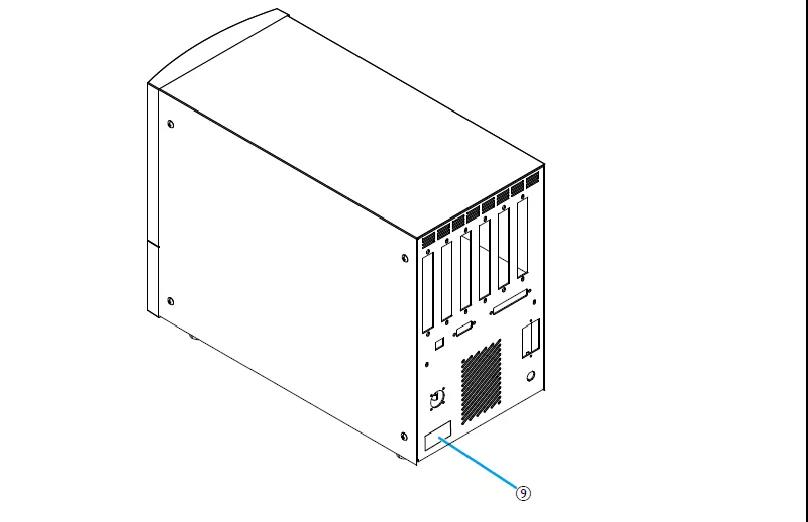

保险丝位置示意图







Z2轴立柱的清洁和润滑

Z2轴立柱的导轨面须每月1次定期清洁和润滑。若疏忽Z2轴立柱的清洁和润滑,有可能出现X轴驱动器垂直移动异常的情况。请您根据移动的平滑性定期清洁和涂抹润滑油来加以维护。


Z2轴立柱导向面的位置示意


清洁时,请使用柔软的不起毛的软布清洁,之后在Z2轴立柱导轨面顶部区域滴几滴润滑油(例,美孚威达润滑油No.2)。



其他部件的润滑


为了长期维持仪器的性能,仪器内的丝杆和X轴导轨需要定期润滑,间隔一般为每年或每隔2,000小时。对机械内部进行润滑保养作业时,须由厂家等专业的技术工程师进行操作。


Tips:
如有需要,可咨询大虹客服,寻求精度检查及润滑等的定期点检服务




测臂装卸机构的保护


如果在拆下测臂后未对轮廓测量检出器采取保护措施,测臂安装部位的磁铁可能会吸附铁粉,这会导致测臂无法正确安装。

因此,从检出器取出测臂后,务必将保护臂安装到检出器中,以替代拆下的测臂,方法可参考下图。






DAT驱动单元的维护


数显测微头的电池寿命为1~2年,当LCD上部里显示时则为电池电量不足,请按照下图更换电池。



  • 电池盖的2个螺丝用精密螺丝刀取出。

  • 用手指轻轻滑动电池后再取出。

  • 精密螺丝刀等插入间隙中并取出旧电池,注意不要强行给内部施加负荷。

  • 放入新电池,按照上记的相反顺序进行安装。



Tips:
电池不是充电电池,切勿为电池充电,安装时切勿让正极和负极颠倒。请妥善处理电池,处理不当会导致泄露或爆炸,从而造成环境污染、人身或财产危险。


如您需要了解更多内容,请查看设备随附的使用说明书或联系大虹客服哦。
